Ley de Biot-Savart: fórmula, ejemplos y aplicaciones

¿Sabías que los cables de alta tensión crean campos magnéticos invisibles a tu alrededor?

En 2023 varios ayuntamientos españoles reabrieron el debate sobre la ubicación de líneas de alta tensión cerca de colegios, después de que estudios de exposición a campos electromagnéticos volvieran a los titulares. Mucha gente se sorprende al descubrir que un simple cable por el que circula corriente eléctrica genera, a su alrededor, un campo magnético capaz de desviar una brújula situada a varios metros de distancia. No hace falta un imán de nevera ni una barra magnetizada: basta con que fluyan electrones.

Ese fenómeno, que parece cosa de laboratorio, ocurre literalmente en las paredes de tu casa cada vez que enciendes un electrodoméstico. Si entiendes por qué pasa esto, entenderás también cómo funcionan los motores eléctricos, los trenes de levitación magnética o las máquinas de resonancia que salvan vidas en los hospitales. Y todo eso se explica, matemáticamente, con una sola ley: la Ley de Biot-Savart.

Magnetismo invisible

El magnetismo que percibimos como «normal» —el de los imanes permanentes— es en realidad un caso particular de algo mucho más general: cargas eléctricas en movimiento. No hay magnetismo sin electricidad en movimiento, y esa es la primera idea que hay que quitarse de la cabeza como algo separado.

Corrientes eléctricas

Jean-Baptiste Biot y Félix Savart lo demostraron experimentalmente en 1820, apenas semanas después de que Hans Christian Ørsted observara que una brújula se desviaba cerca de un cable con corriente. Aquello fue una revolución: hasta entonces, electricidad y magnetismo se consideraban fenómenos completamente independientes.

Contexto y nivel: dónde encaja la Ley de Biot-Savart

Este artículo cubre un contenido de 2º de Bachillerato de la modalidad de Ciencias, dentro del bloque de Electromagnetismo, y es material habitual en la EVAU/Selectividad de Física en varias comunidades autónomas. Si estás repasando para el examen, este es uno de esos temas que suele aparecer en la parte de «campo magnético creado por corrientes».

Física moderna

La Ley de Biot-Savart es el puente entre la electricidad y el magnetismo, y sienta las bases de lo que después ampliará James Clerk Maxwell con sus célebres ecuaciones. Sin esta ley no se entiende ni el funcionamiento de un simple electroimán ni el de los aceleradores de partículas del CERN.

Selectividad

En los exámenes de EVAU suele pedirse el cálculo del campo magnético creado por un hilo recto infinito o por una espira circular, casi siempre acompañado de un dibujo donde hay que aplicar la regla de la mano derecha para determinar la dirección del campo. Si dominas esos dos casos particulares, tienes cubierta la mayoría de las preguntas típicas.

Sabemos que el electromagnetismo puede resultar abstracto la primera vez que te lo explican —vectores que salen y entran del papel, productos vectoriales, campos que no se ven—. Es completamente normal sentirse perdido al principio. La buena noticia es que, con un par de ejemplos bien trabajados, la ley empieza a tener sentido físico real.

Desarrollo teórico: la fórmula y su significado

Enunciado de la ley

La Ley de Biot-Savart establece que un elemento diferencial de corriente crea un campo magnético diferencial en un punto del espacio. La expresión general es:

dB = (μ₀ / 4π) · (I · dl × r̂) / r²

Desglose de variables

• dB: campo magnético diferencial creado en el punto de estudio (en teslas, T).
• μ₀: permeabilidad magnética del vacío, una constante cuyo valor es 4π×10⁻⁷ T·m/A.
• I: intensidad de corriente que circula por el conductor (en amperios, A).
• dl: elemento diferencial de longitud del conductor, orientado en la dirección de la corriente.
• r̂: vector unitario que va desde el elemento de corriente hasta el punto donde calculamos el campo.
• r: distancia entre el elemento de corriente y ese punto.

Interpretación física

Piensa en dl como un trocito diminuto de cable. Cada uno de esos trocitos «aporta» su propia contribución al campo magnético total, y hay que sumar (integrar) todas esas contribuciones a lo largo de todo el conductor. Es como calcular la fuerza total de un coro sumando la voz de cada cantante individual.

Comparación con Coulomb

Si has estudiado la Ley de Coulomb, notarás un parecido estructural: ambas dependen del inverso del cuadrado de la distancia. La diferencia clave es que Biot-Savart trabaja con un producto vectorial (dl × r̂), lo que introduce esa dependencia angular tan característica del magnetismo: el campo es máximo cuando el punto está perpendicular al hilo, y nulo cuando está justo en la prolongación del cable. Ese es el ángulo crítico que muchos estudiantes olvidan comprobar en los exámenes.

Como resume el físico David J. Griffiths en su clásico manual de electrodinámica, «la ley de Biot-Savart juega, para el magnetostática, el mismo papel que la ley de Coulomb juega para la electrostática» (Introduction to Electrodynamics, Griffiths). Esa analogía es la mejor forma de memorizar la estructura de la fórmula sin perderte en los símbolos.

Ejemplos y ejercicios resueltos

Ejercicio 1: Campo en el centro de una espira

Calcula el campo magnético en el centro de una espira circular de radio R = 0,05 m por la que circula una corriente de I = 2 A.

Al integrar la Ley de Biot-Savart para una espira circular completa, todos los elementos dl están a la misma distancia r = R del centro, y el ángulo entre dl y r̂ es siempre de 90°. Esto simplifica enormemente la integral, y el resultado conocido es:

B = μ₀ · I / (2R)

Sustituyendo valores: B = (4π×10⁻⁷ × 2) / (2 × 0,05) = 2,51×10⁻⁵ T. Es un campo pequeño, pero perfectamente medible con un simple gaussímetro de laboratorio.

Curiosidades: historias detrás de la ley

Hace poco, un grupo de investigadores del CERN publicó los resultados de un experimento que ajusta con una precisión brutal los campos magnéticos generados por los imanes superconductores del Gran Colisionador de Hadrones. Detrás de cada cálculo, de cada corrección milimétrica en esas bobinas gigantes, sigue trabajando —silenciosa pero inquebrantable— la misma ecuación que un ingeniero francés dedujo hace más de dos siglos observando un simple hilo con corriente. Si esto no te parece fascinante, espera a conocer la historia completa.

Entender de dónde viene la Ley de Biot-Savart no es solo un ejercicio de curiosidad histórica. Te ayuda a comprender por qué la física funciona como una gran conversación entre científicos, donde cada descubrimiento se apoya en el anterior. Y si alguna vez has sentido que la física es una colección de fórmulas sueltas y desconectadas, esta historia te va a cambiar la perspectiva.

Biot y Savart: el experimento que lo cambió todo

Jean-Baptiste Biot y Félix Savart eran, en 1820, dos científicos franceses trabajando en la Academia de Ciencias de París. Aquel año, la comunidad científica europea estaba en plena efervescencia: el danés Hans Christian Ørsted acababa de anunciar un hallazgo que rompía todos los esquemas previos —una corriente eléctrica podía desviar la aguja de una brújula—. Hasta entonces, electricidad y magnetismo se consideraban fenómenos completamente separados.

Biot y Savart no se quedaron con la boca abierta ante el anuncio de Ørsted: se pusieron a trabajar de inmediato. Diseñaron experimentos cuidadosos con hilos rectos por los que hacían pasar corriente, y midieron con precisión cómo variaba la fuerza magnética sobre una pequeña aguja imantada según la distancia al hilo. Su conclusión, presentada ante la Academia en octubre de 1820, fue que la intensidad del campo magnético era inversamente proporcional a la distancia al conductor —no al cuadrado de la distancia, como en la gravedad o en la ley de Coulomb, sino a la distancia simple, para el caso de un hilo infinito—.

Lo verdaderamente admirable es la rapidez con la que ocurrió todo. Ørsted publicó su descubrimiento en julio de 1820, y en apenas unos meses Biot y Savart ya tenían una formulación matemática rigurosa. Ese mismo año, siguiendo un ritmo casi frenético de descubrimientos, otro físico francés entraba también en escena.

Ampère y su contribución a la unificación del campo

André-Marie Ampère tomó el testigo casi de inmediato. Mientras Biot y Savart se centraban en la medición experimental, Ampère aportó el andamiaje matemático más general: formuló lo que hoy conocemos como la Ley de Ampère, capaz de calcular campos magnéticos en situaciones de alta simetría sin necesidad de integrar elemento a elemento.

Ampère fue, además, quien estableció la relación matemática entre la fuerza que se ejercen dos corrientes paralelas entre sí, sentando las bases de lo que hoy se define como el amperio, la unidad de intensidad de corriente del Sistema Internacional. No es casualidad que la unidad lleve su nombre: su trabajo transformó observaciones aisladas en una teoría coherente del electromagnetismo.

Es interesante señalar que, aunque hoy hablamos de la «Ley de Biot-Savart» como una fórmula diferencial elegante (esa que vimos en la primera parte del artículo, con el producto vectorial y la integral), la formulación original de Biot y Savart era más limitada. La versión general que usamos en los libros de texto actuales es, en realidad, una reconstrucción posterior, formalizada gracias al desarrollo del cálculo vectorial en el siglo XIX. La física, como ves, también se reescribe con el tiempo para hacerse más precisa y más útil.

Dato curioso sobre Maxwell

Aquí viene la parte que probablemente te sorprenda más. James Clerk Maxwell, el físico escocés que unificó electricidad, magnetismo y óptica en un solo marco teórico, se apoyó explícitamente en los trabajos de Biot, Savart y Ampère para construir sus famosas ecuaciones de Maxwell. En su tratado A Treatise on Electricity and Magnetism (1873), Maxwell reconoce el mérito de estos pioneros y convierte sus leyes experimentales en un lenguaje matemático mucho más potente: el cálculo diferencial vectorial.

Maxwell demostró que la Ley de Biot-Savart y la Ley de Ampère son, en realidad, dos caras de la misma moneda, y que ambas se derivan de una formulación más profunda: las ecuaciones que hoy lleva su nombre. Como comentó una vez el físico Richard Feynman en sus célebres Lectures on Physics, «desde un punto de vista amplio de la historia de la humanidad —vista, digamos, dentro de diez mil años— apenas puede caber duda de que el evento más significativo del siglo XIX será juzgado como el descubrimiento por Maxwell de las leyes de la electrodinámica». Fuerte declaración, pero no exagerada si piensas en cuántas tecnologías actuales —desde el wifi hasta los motores eléctricos— dependen de estas ecuaciones.

Dato curioso adicional: Maxwell predijo la existencia de las ondas electromagnéticas a partir de sus ecuaciones antes de que nadie las hubiera detectado experimentalmente. Fue Heinrich Hertz, años más tarde, quien confirmó en el laboratorio lo que Maxwell había deducido solo con matemáticas. La Ley de Biot-Savart, sin saberlo sus creadores originales, era una pieza fundamental en el camino hacia el descubrimiento de las ondas de radio, la televisión y, en última instancia, buena parte de las telecomunicaciones modernas.

Preguntas frecuentes

Para recordar

Si has llegado hasta aquí, probablemente te sientas ya mucho más cómodo con esta ley que al principio del artículo. Es normal que al principio parezca abstracta —al final, estamos hablando de campos invisibles generados por cargas en movimiento—, pero con práctica se vuelve una herramienta tan manejable como cualquier otra fórmula de física. Aquí tienes el resumen flash para repasar antes de un examen:

• La Ley de Biot-Savart calcula el campo magnético creado por un elemento de corriente en cualquier punto del espacio, usando un producto vectorial que determina tanto la magnitud como la dirección del campo.
• Surgió en 1820, apenas meses después del descubrimiento de Ørsted, gracias al trabajo experimental de Jean-Baptiste Biot y Félix Savart.
• André-Marie Ampère complementó esta ley con una formulación alternativa (Ley de Ampère), más sencilla de aplicar en casos con simetría.
• James Clerk Maxwell unificó ambas leyes dentro de un marco matemático más amplio: las ecuaciones de Maxwell, base de toda la electrodinámica clásica moderna.

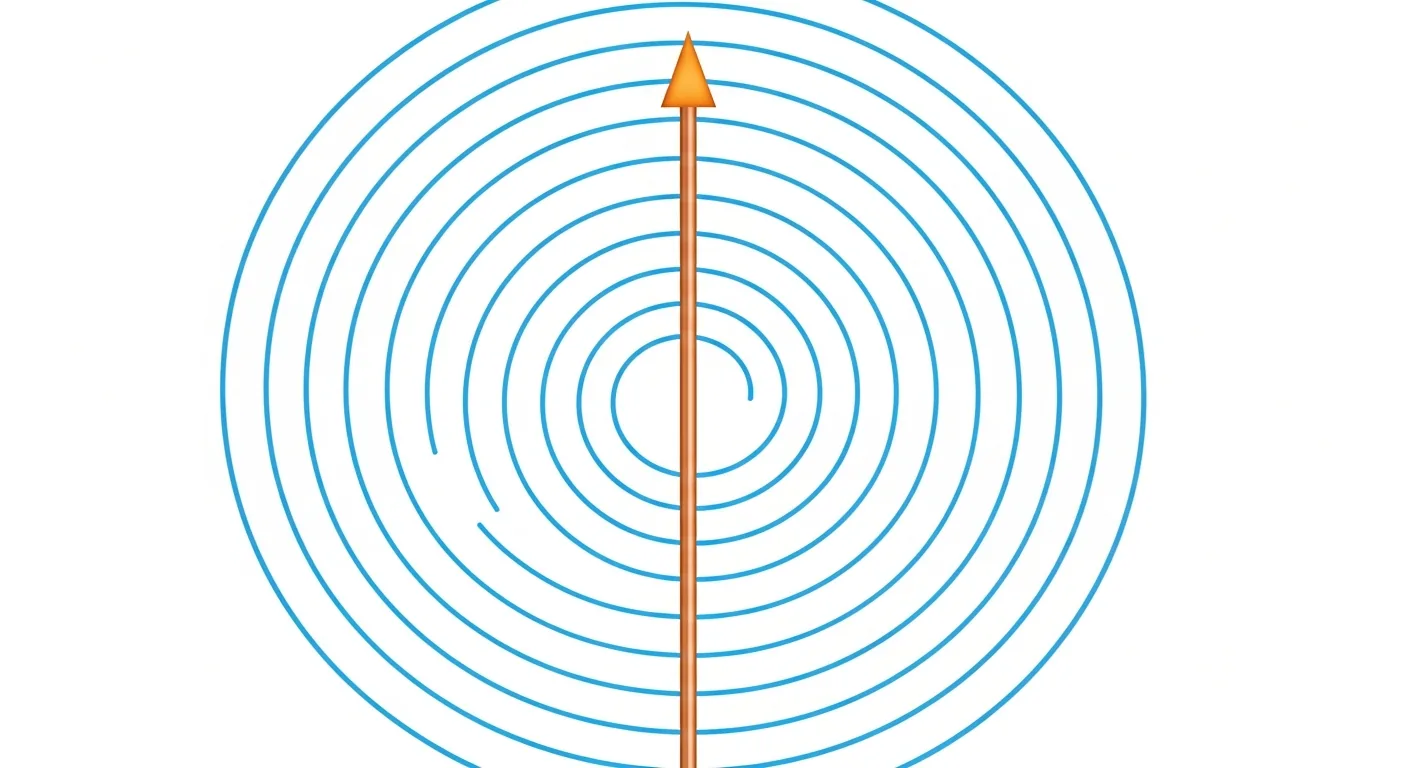

• Los casos particulares más importantes para la EVAU son el hilo recto infinito (B = μ₀I/2πd) y la espira circular (B = μ₀I/2R en su centro).

Si te ha picado la curiosidad por seguir explorando el electromagnetismo, hay varios caminos apasionantes que puedes tomar a partir de aquí. Podrías profundizar en la Ley de Ampère y sus aplicaciones a solenoides y toroides, adentrarte en las ecuaciones de Maxwell completas para entender cómo se generan las ondas electromagnéticas, o incluso dar el salto hacia la inducción electromagnética de Faraday, que explica cómo funcionan los generadores eléctricos que dan luz a tu casa. Cada uno de estos temas es una pieza más del gran rompecabezas que conecta electricidad, magnetismo y luz en una sola teoría.

Fuentes y recursos

Bibliografía

Para profundizar en los fundamentos históricos y matemáticos de esta ley, estas son algunas referencias fiables que puedes consultar:

• Feynman, R. P., Leighton, R. B., y Sands, M. The Feynman Lectures on Physics, Volumen II, dedicado íntegramente al electromagnetismo.
• Tipler, P. y Mosca, G. Física para la ciencia y la tecnología, manual de referencia habitual en Bachillerato y primeros cursos universitarios.
• Maxwell, J. C. A Treatise on Electricity and Magnetism (1873), obra original donde se unifican las leyes del electromagnetismo clásico.
